安装方便 应用行业广泛

卡式结构 特制隔离模块

产品尺寸图

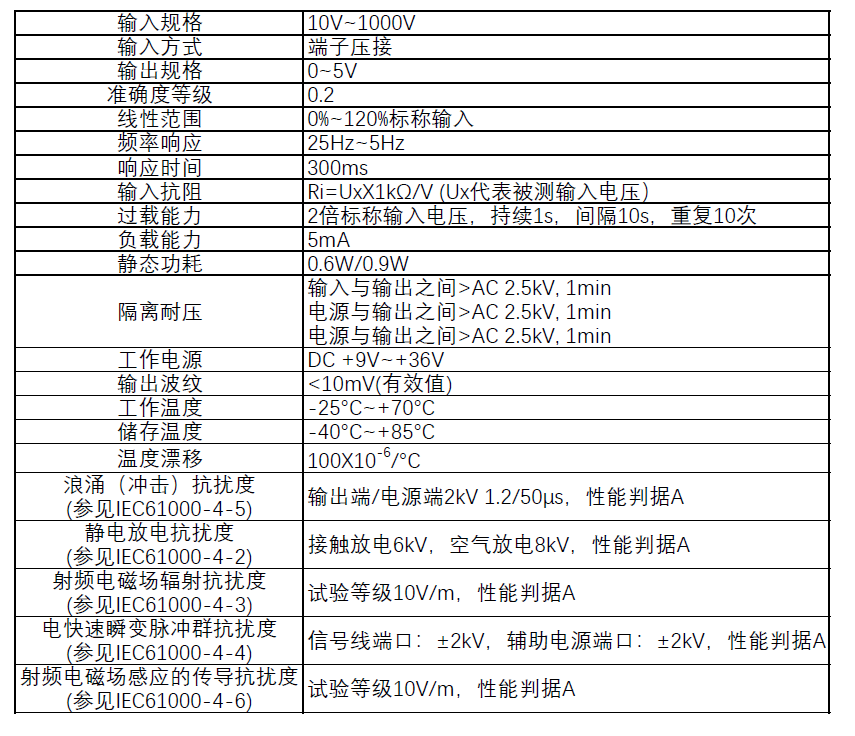

主要技术参数

产品安装、使用注意事项

1.本型号传感器采用卡装式结构，安装方便，适合于NS35/7.5型、NS35/15型或欧洲EN50022型标准导轨。安装步骤如下

①把传感器固定卡槽一侧勾在安装导轨上；

②向下牵动弹簧销;

③旋转传感器，使传感器卡口套在安装导轨上；

④松开弹簧销，传感器卡在安装导轨上。

2.传感器出厂时，已按《产品标准》准确调定，用户接线无误后即可通电工作。接通电源后绿色电源指示灯亮。用于精密测量时，应在通电预热3 min后再行采样。

3.请注意产品标签上的工作电源信息，传感器的工作电源等级和极性切不可差错，否则将损坏传感器。

4.传感器为一体化结构，不可拆卸，同时应避免碰撞和跌落。

5.传感器在有强磁干扰的环境中使用时，请注意输入线的屏蔽，输出信号线应尽可能短。集中安装时，最小安装间隔不应小于10mm。

6.产品标签上给出的输入值是指交流信号的有效值。

7.本型号传感器内部未设置防雷击电路，当传感器输入、输出馈线暴露于室外恶劣气候环境之中时，应注意采取防雷措施。

8.当输入量超过传感器的额定输入值时，传感器的输出值也会超出额定值。如果使用传感器时不希望这种情况发生，应在传感器输出端外加限幅保护电路。

9.请勿损坏或修改产品的标签、标志，请勿拆卸或改装传感器，否则本公司将不再对该产品提供“三包”（包换、包退、包修）服务。

10.本产品采用阻燃PC合金外壳封装，外壳极限耐受温度为85℃，受到高温烘烤时会发生变形，影响产品性能。产品请勿在热源附近使用或保存，请勿将产品放进高温箱内烘烤。

11.本产品外壳不适用于三防涂覆或超声清洗。

12.本公司产品在废弃时，不可回收利用，请交有资质的回收部门处理。
